Optimizacija proizvodnje alata: 3D skeniranje i povratni inženjering podnica

U Metalskoj jezgri Čakovec uspješno smo realizirali projekt precizne digitalizacije podnice, koji služi kao ključna podloga za povratni inženjering i izradu namjenskog alata za prešanje. Koristeći vrhunsku tehnologiju, omogućili smo klijentu prelazak s fizičkog uzorka na visokoprecizni digitalni model spreman za proizvodnju.

Tehnologija i proces

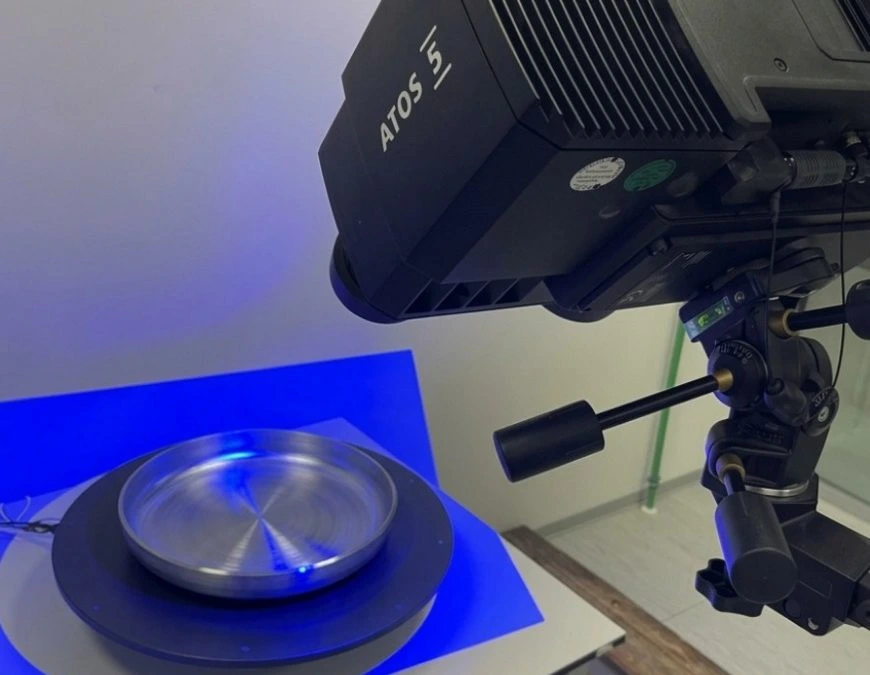

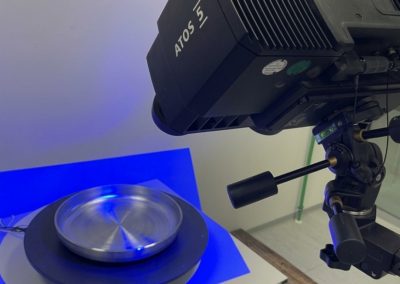

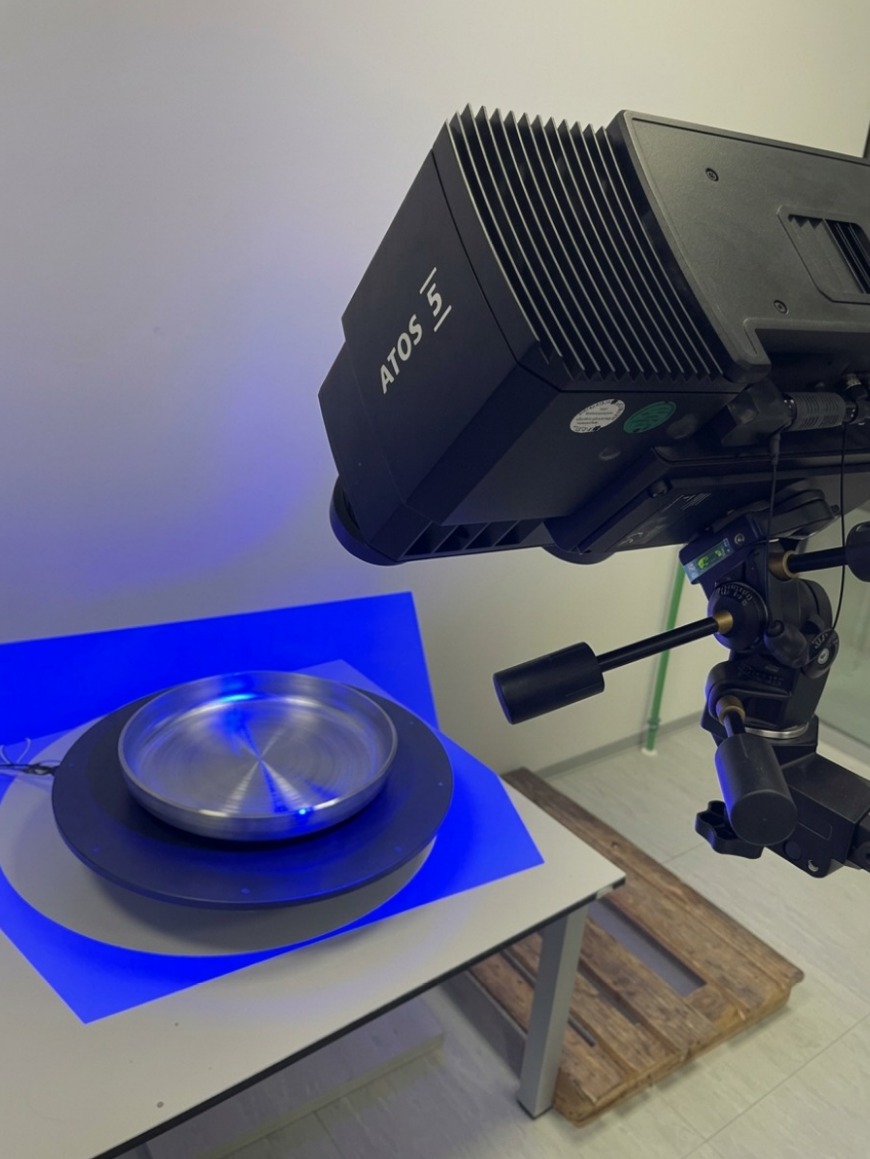

Za potrebe projekta koristili smo ATOS 5 3D skener, industrijski standard za optičku metrologiju. Ovaj sustav omogućuje digitalizaciju kompleksnih geometrija u ekstremno visokoj rezoluciji, osiguravajući podatke koji su neophodni za preciznu strojnu obradu.

Ključne faze projekta

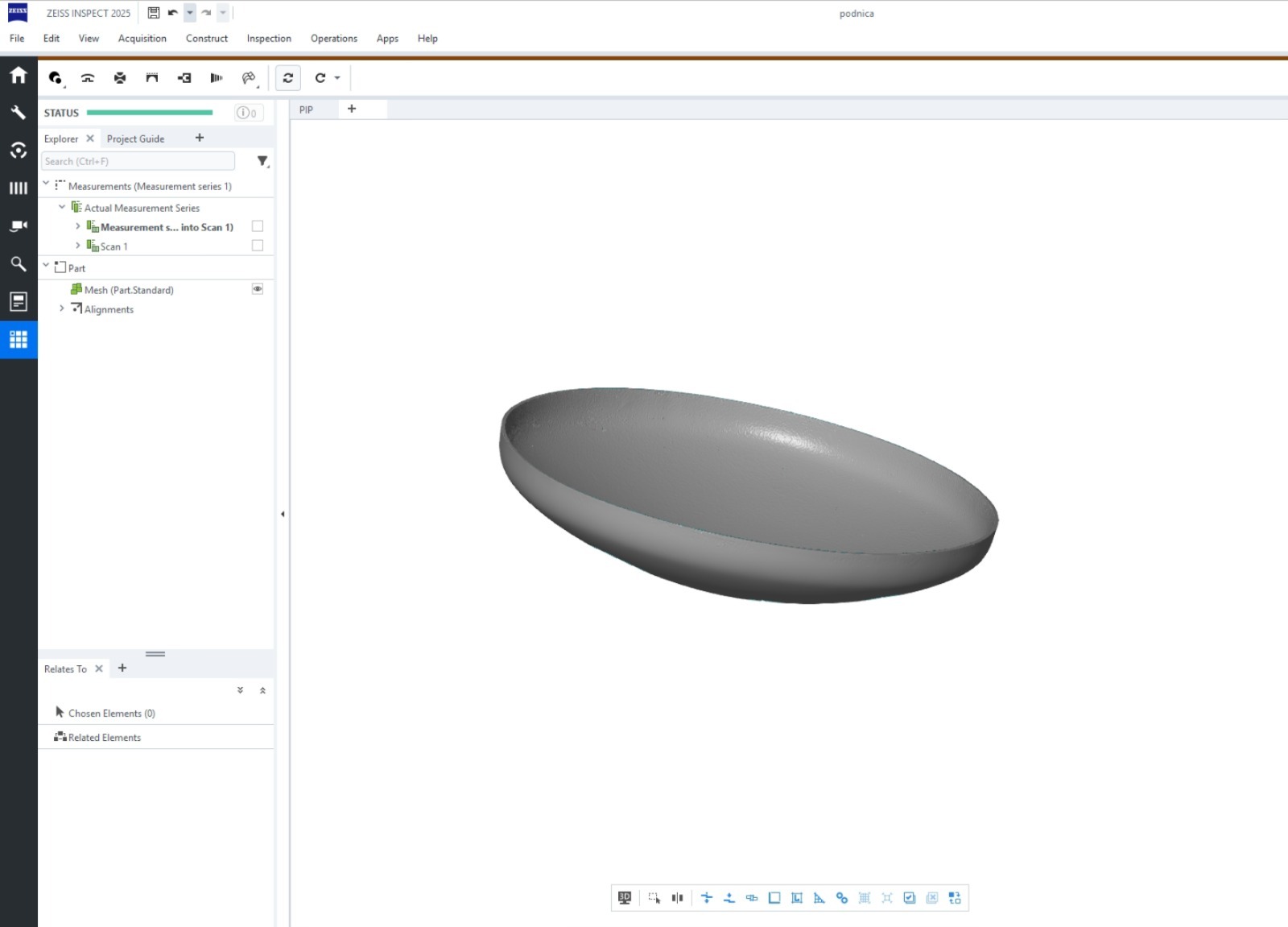

1. Digitalizacija geometrije: Snimanje stvarne geometrije podnice, uključujući kritične prijelazne radijuse i detekciju odstupanja nastalih u prethodnim proizvodnim ciklusima.

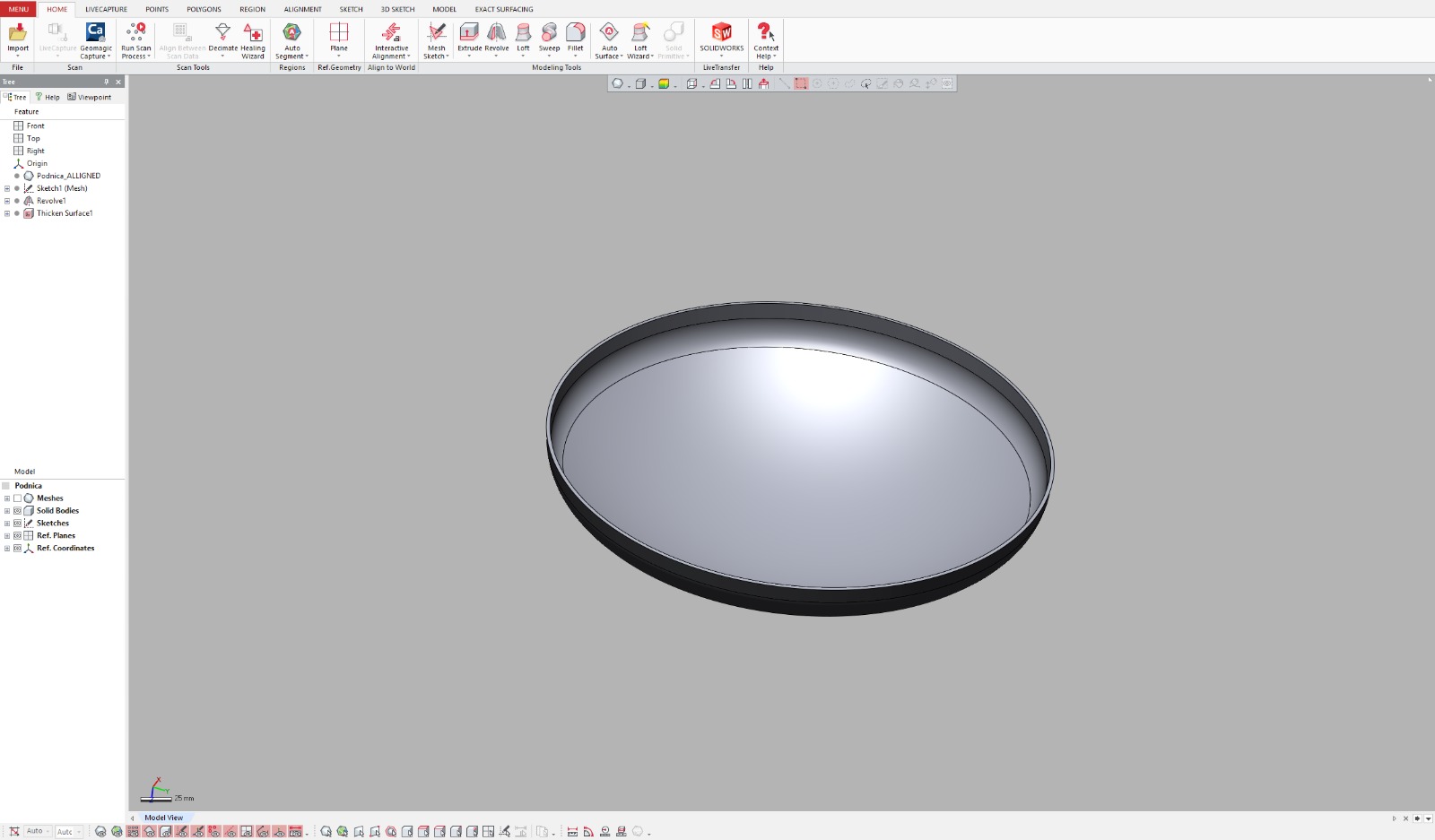

2. Povratni inženjering (Reverse Engineering): Obrada oblaka točaka (point cloud) i transformacija skeniranih podataka u upotrebljiv CAD model.
3. Projektiranje alata: Izrada digitalne dokumentacije za alat za prešanje na temelju verificiranog CAD modela.

Prednosti primjene 3D skeniranja u alatničarstvu

Kod izrade alata za prešanje, posebno za komponente poput podnica koje podliježu strogim normama, klasična mjerenja često nisu dovoljna. 3D skeniranje eliminira nagađanja i donosi mjerljive prednosti:

• Digitalni blizanac: Dobivate potpunu i vjernu digitalnu kopiju dijela.
• Smanjenje rizika: Minimizira se mogućnost skupih pogrešaka dimenzija alata.
• Brži “Time-to-Market”: Značajno skraćen put od ideje ili uzorka do početka serijske proizvodnje.
• Napredna kontrola kvalitete: Mogućnost precizne usporedbe (nominal vs. actual) proizvedenih dijelova.

Naš tim nudi kompletnu podršku – od 3D skeniranja i povratnog inženjeringa do dimenzionalne kontrole.

Sinergijom moderne mjerne opreme i inženjerskog znanja osiguravamo konkurentnost vaše proizvodnje.

Projekt je proveden u okviru OP „Konkurentnost i kohezija“ za razdoblje 2014. – 2020. temeljem poziva „Ulaganje u organizacijsku reformu i infrastrukturu u sektoru istraživanja, razvoja i inovacija“.
